السقف الهوردي: ما هو، مميزاته، مقاساته، ايهما افضل الهوردي ام العادي؟

في هذه المقالة وضحنا في البداية ما هو السقف الهوردي (البلاطة الهوردي)، ثم وضحنا مميزات وعيوب السقف الهوردي، ثم وضحنا سمك السقف الهوردى، ثم وضحنا أنواع السقف الهوردي، ثم وضحنا الاحتياطات الخاصة ببلاطات الهوردي (السقف الهوردي)، ثم وضحنا انواع البلوك المستخدم فى السقف الهوردى، ثم ختمنا المقالة بتوضيح الفرق بين السقف العادي وبين السقف الهوردي، وأيهما أفضل؟؛ فهذه المقالة مهمة وأنصح بشدة بالإطلاع عليها.

ما هو السقف الهوردي (البلاطة الهوردي) Hollow Block Slab؟

السقف الهوردي هو سقف يتم استخدامه فى البحور الكبيرة وهذه البحور الكبيرة تحتاج الى سمك بلاطة كبيرة وبالتالي يزداد وزن البلاط فيتم اللجوء للسقف الهوردي لإزالة جزء من الخرسانة الغير عاملة فى منطقة الشد مما يقلل من الوزن الكلى للبلاطه.

مقالة ذات صلة: الانظمة الانشائية – شرح النظم الانشائيه في العمارة
مقالة ذات صلة: الأساسات وأنواعها – الاساسات السطحية والاساسات العميقة

مميزات البلاطات الهوردى – مميزات السقف الهوردى

 هذا النوع من البلاطات انتشر في السنوات الأخيرة وخاصة في المملكة العربية السعودية لما له من مميزات تفضله دون الأنواع الأخرى من البلاطات ولما يناسب جو المملكة العربية السعودية ومن أهم مميزاته.

• عازل للصوت
• عازل للحرارة لذا يفضل استخدامه في المناطق الحارة
• يعطي سقف أملس خالي من سقوط الكممرات
• تمكن تغيير فواصل وجدران الوحدات بما يعطي الحرية في التقسيم المعماري الداخلي
• البلوك المفرغ أو الفراغ داخل البلاطة يقلل من وزن السقف وبالتالي تقل الأحمال الواقعة على الأساسات
• يغطي مساحات كبيرة نسبيا مقارنة بالأسقف المصمتة

مقالة ذات صلة: العزل الحراري: ما هو، اهميته، مواده، خصائصه، كيفية تنفيذه
مقالة ذات صلة: العزل الصوتي: عزل الصوت فى الحوائط وبين الطوابق والأرضيات والاستوديوهات

مقاسات البلاطات الهوردى – سمك السقف الهوردى

ويستخدم في هذه البلاطات بلوكات مفرغة مقاساتها٤٠×٢٠ ×ع حيث (ع) تعتمد على سمك البلاطة

1. ففي حالة سمك البلاطة ٢٢ سيكون (ع) = ١٥سم ويترك جزء مصمت ٧ سم
2. ففي حالة سمك البلاطة ٢٧ سيكون (ع) =٢٠سم ويترك جزء مصمت ٧ سم
3. ففي حالة سمك البلاطة ٣٢ سميكون( ع) =٢٥سم ويترك جزء مصمت ٧ سم

أنواع البلاطات الهوردى – أنواع السقف الهوردى

وهذه البلاطات تقسم حسب طريقة رص البلوكات الى نوعين:

النوع الأول:- بلاطات الهوردي مرصوصة في اتجاه واحد ONE WAY HOLLOW BLOCK SLAB

فيها ترص البلوكات الخرسانية في اتجاه واحد وهو الاتجاه القصير، كما هو موضح بالشكلين القادمين.

النوع الثاني:- بلاطات الهوردي مرصوصة فى اتجاهين Two Way Hollow Block Slab

وفيها ترص البلوكات الخرسانية في الاتجاهين، كما هو موضح بالشكلين القادمين وتستخدم هذه البلاطات في حالة البلاطات ذات الأبعاد الكبيرة في الاتجاهين، حيث ينتقل الحمل في الاتجاهين القصير والطويل من خلال الأعصاب الممتدة في كلا الاتجاهين إلى الكمرات الأربعة الحاملة، ومنها إلى الأعمدة ثم الى القواعد ثم الى التربة، والكمرات يمكن أن تكون كمرات مدفونة (ليس لها سقوط إلى أسفل) أو ساقطة وهذا يتوقف على التصميم.

مقالة ذات صلة: التربة – تعريف و أنواع التربة وخصائصها الهندسية
مقالة ذات صلة: الجسات وفحص التربة وتقرير فحص التربة بالتفصيل

الاحتياطات الخاصة ببلاطات الهوردي (السقف الهوردي)

• المسافة بين محاور الأعصاب المتجاورة هي عادة من (٤٠- ٧٠سم) وعمليا تنفذ بتباعد 50 سم على أن يتم ذلك بعد توقيع وتحديد أماكن الكمرات.
• أدنى عرض للعصب هو ثلث السماكة الكلية للبلاطة أو 10 سم أيهما أكبر. وأدنى ارتفاع للعصب هو مساوي لسماكة الغطاء الخرساني فوق وحدات البلك مضافا لها ١٠سم، وعمليا ينفذ عرض العصب ١٤سم من الأسفل و١٠سم من الأعلى. الأعصاب في بلاطات الهوردي تعمل ككمرات صغيره مرتكزة على الكمرات الرئيسة.
• سماكة الغطاء الخرساني فوق وحدات البلك هي من ٥ – ٧ سم على ألا تقل عن ١٠% من المسافة بين محوري عصبتين متتالين، ويمكن أن تزداد هذه السماكة إلى ٨ – ١٠ سم في حال البلاطات ذات الأحمال الثقيلة أو المركزة أو ذات البحور الكبيرة جدا.
• يجب أن لا تقل مقاومة وحدات البلك المفرع من الخرسانة العادية أو أي مادة خفيفة عن ١٧٥ كجم/سم٢ وذلك بعد حسم الفراغات.
• بجب ترك مسافة لا تقل عن ٢٠سم بين البلك المفرع وطرف الكمرة الحاملة.
• في حالة زيادة طول العصب عن 5 م فإنه يجب وضع كمرة تقوية عرضية واحدة على الأقل وسمكها كسماكة الأعصاب بدء من منتصف الكمرة الرئيسة وعموديه عليها لتوزيع الأحمال وزيادة صلابتها العرضية.
• منع استخدام البلاطات المفرغة في مناطق دورات المياه وذللك لأن نظام الصرف الصحي يمكن أن يؤدي نتيجة تسرب المياه منه إلى تدمير وتآكل الغطاء الخرساني فوق وحدات البلوكات المفرغة على المدى الطويل.
• يجب عمل البلاطات المعرضة لأحمال ديناميكية من النوع المصمت ومن الأمثلة على ذلك أرضيات غرف المخازن والتي تُحمل بأحمال حية كبيرة.

مقالة ذات صلة: الكمرات – شرح انواع ووظائف الكمرات فى المبانى بالصور
مقالة ذات صلة: مميزات وعيوب وخصائص وسمك الحائط فى نظام الحوائط الحاملة

اشكال وحدات البلك المستخدم داخل البلاطات المفرغة – انواع البلوك المستخدم فى السقف الهوردى

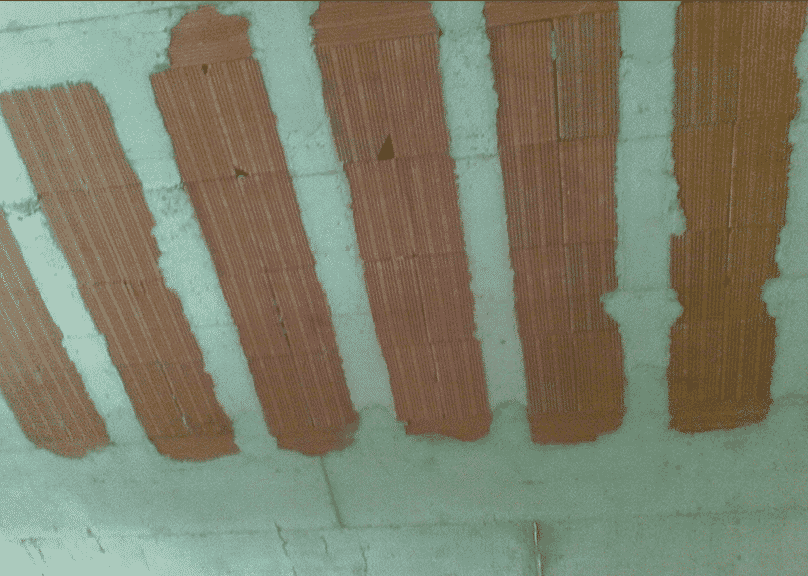

أ. الهوردي المصنوع من البلك الأحمر

البلك الأحمر يعد من أفضل أنواع الهوردي المستخدم في البلاطات المفرغة لأنه:

• خفيف الوزن.
• مقاوم جيد في تحمل الأوزان
• يصنع بأشكال مختلفة تساعد في زيادة التماسك الجيد مع الخرسانة.
• عازل جيد للحرارة والصوت.

مقالة ذات صلة: الطوب الأحمر: ما هو، مكوناته، طريقة صناعته، أنواعه، خصائصه

ب. الهوردي المصنوع من البلك الأسمنتي

يصنع بأشكال مختلفة ومقطع البلوكة مستطيلا أو شبه منحرف وارتفاعها يكون حسب الطلب.

مقالة ذات صلة: الطوب الاسمنتي: ما هو، مكوناته، طريقة صناعته، أنواعه، خصائصه

ج. الهوردي المصنوع من البلوستايرين أو السيبوريكس

يستخدم هذا النوع من البلوكات لملئ الفراغات بين الأعصاب الخرسانية نظرا لخفة وزنه مقارنة بالبلوك الأحمر أو الأسمنتي و يتم وضع هذه البلوكات على الشدة قبل وضع حديد التسليح لتحديد اتجاه الأعصاب سواء كانت في اتجاه واحد أو اتجاهين ثم يرص حديد التسليح و تصب الخرسانة كما هو موضح بالشكل القادم.

ما الفرق بين السقف العادي وبين السقف الهوردي؟ وأيهما أفضل؟

1. السقف العادى سمكه من 12 – 20 سم ويختلف عن السقف الهوردى بأن به جسور ساقطة فلا تستطيع تغير الحوائط بسهولة، ولكن عند استخدام السقف الهوردى تستطيع تغير اماكن الحوائط بسهولة فى اى وقت.
2. السقف العادى لا يغطى بحور كبيرة على عكس السقف الهوردى ولذلك نجد ان السقف الهوردى يستخدم فى الصالات الواسعة والمساجد.
3. السقف الهوردى افضل من حيث عزل للحرارة وعزل للصوت من السقف العدى.
4. السقف العادى منخفض التكلفة عن السقف الهوردى حيث ان السقف العادى يوفر فى تكاليف الحديد بما لا يقل عن 29%، وتكلفة سقف هوردى تساوى تكلفة سقف عادى مرة ونصف.
5. لا يوجد هناك فرق بين قوة تحمل السقف العادي و السقف الهوردي فكلاهما يحمل نفس الأوزان وبكفاءة واحدة.

بعد توضيح كل الاختلافات السابقة، انت تسطيع الان صديقي القارئ أن تحدد أيهما أفضل السقف العادي ام السقف الهوردي

فى النهاية آخر نقطة انت من ستضيفها فى التعليقات، شارك غيرك ولا تقرأ وترحل.
